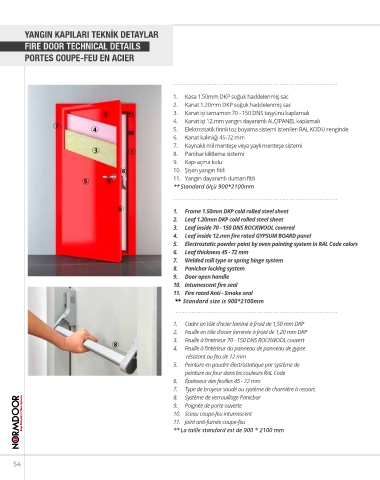

YANGIN KAPILARI TEKNİK DETAYLAR ŞAFT KAPAKLARI TEKNİK DETAYLAR

FIRE DOOR TECHNICAL DETAILS SHAFT CLOSER TECHNICAL DETAILS
PORTES COUPE-FEU EN ACIER DETAILS TECHNIQUE DE TRAPPE DE VISITE

1. Kasa 1.50mm DKP soğuk haddelenmiş sac 1. Kasa sacı 1.20mm DKP soğuk haddelenmiş sac 7 8
2. Kanat 1.20mm DKP soğuk haddelenmiş sac 2. Kanat sacı 1.00mm DKP soğuk haddelenmiş sac
2 11 3. Kanat içi tamamen 70 - 150 DNS taşyünü kaplamalı 3. Kanat içi komple 70-150 DNS TAŞYÜNÜ kaplamalı 1 2 9
4. Kanat içi 12.mm yangın dayanımlı ALÇIPANEL kaplamalı 4. Kanat içi 12.mm yangın dayanımlı ALÇIPANEL kaplamalı
7 11
4 10 5. Elektrostatik fırınlı toz boyama sistemi istenilen RAL KODU renginde 5. Elektrostatik toz boyama sistemi istenilen RAL KODU renginde 4
6. Kanat kalınlığı 45-72 mm 6. Elektrostatik fırınlı toz boyama sistemi 200-220 C’
7. Kaynaklı mil menteşe veya yaylı menteşe sistemi 7. Kasa içinde 4 taraflı montaj deliği ve kasa bağlantı aparatı sistemi 3
3 1 8. Panibar kilitleme sistemi 8. L tipi 4 taraflı pervazlı kasa sistemi

9. Kapı açma kolu 9. Kaynaklı mil menteşe veya yaylı menteşe sistemi 7 5 6 7
8 10. Şişen yangın fitili 10. Şaft tipi kilit sistemi ve ayarlı kilit karşılığı 10
5 9 11. Yangın dayanımlı duman fitili 11. Kanat etrafı yangın dayanımlı özel şişen duman fitili
** Standard ölçü 900*2100mm

6 1. Frame 1.50mm DKP cold rolled steel sheet 1. Shaft frame steel 1.20mm DKP cold rolled steel sheet
2. Leaf 1.20mm DKP cold rolled steel sheet 2. Shaft leaf steel 1.00mm DKP cold rolled steel sheet
3. Leaf inside 70 - 150 DNS ROCKWOOL covered 3. Leaf inside 70 - 150 DNS ROCKWOOL covered 7
4. Leaf inside 12.mm fire rated GYPSUM BOARD panel 4. Leaf inside 12.mm fire rated GYPSUM BOARD panel
5. Electrostatic powder paint by oven painting system in RAL Code colors 5. Painted with electrostatic powder paint by any RAL CODE COLOR.
6. Leaf thickness 45 - 72 mm 6. Painting by 200-220 degree celcius in electrostatic oven
7. Welded mill type or spring hinge system 7. Frame inside 4 sides fixing holes and apparatus for application.
8. Panicbar locking system 8. L type 4 side covered frame - architrave system
9. Door open handle 9. Welded mill type or spring hinge system
10. Intumescent fire seal 10. Secret type shaft lock system & adjustable lock cross
11. Fire rated Anti - Smoke seal 11. Fire rated intumescent seal around the leaf for fire and smoke isolation
** Standard size is 900*2100mm

1. Cadre en tôle d’acier laminé à froid de 1,50 mm DKP 1. Cadre d’axe en tôle d’acier laminé à froid 1,20 mm DKP
2. Feuille en tôle d’acier laminée à froid de 1,20 mm DKP 2. Tôle d’acier de feuille de tôle d’acier laminée à froid de 1,00 mm DKP
3. Feuille à l’intérieur 70 - 150 DNS ROCKWOOL couvert 3. Feuille à l’intérieur 70 - 150 DNS ROCKWOOL couvert
8
4. Feuille à l’intérieur du panneau de panneau de gypse 4. Feuille à l’intérieur du panneau de panneau de gypse résistant au feu de 12 mm
résistant au feu de 12 mm 5. Peint avec de la poudre électrostatique de n’importe quelle COULEUR RAL CODE
5. Peinture en poudre électrostatique par système de 6. Peinture à 200-220 degrés Celsius dans un four électrostatique
peinture au four dans les couleurs RAL Code 7. Cadre à l’intérieur des 4 trous de fixation des côtés et appareil pour l’application.
6. Épaisseur des feuilles 45 - 72 mm 8. Cadre recouvert de côté type L 4 - système Architrave
7. Type de broyeur soudé ou système de charnière à ressort. 9. Type de broyeur soudé ou système de charnière à ressort
8. Système de verrouillage Panicbar 10. Système de verrouillage d’arbre de type secret et croix de verrouillage réglable
9. Poignée de porte ouverte 11. Joint intumescent coupe-feu autour de la feuille pour l’isolement au feu et à la fumée
10. Sceau coupe-feu intumescent
11. Joint anti-fumée coupe-feu
** La taille standard est de 900 * 2100 mm

54 www.normdoor.com 55
