KT - 01 KT - 02 KT - 03
A K M O N L
C
E
F
KT - 04 KT - 05 KT - 06
D
B
KT - 07 KT - 08 KT - 09

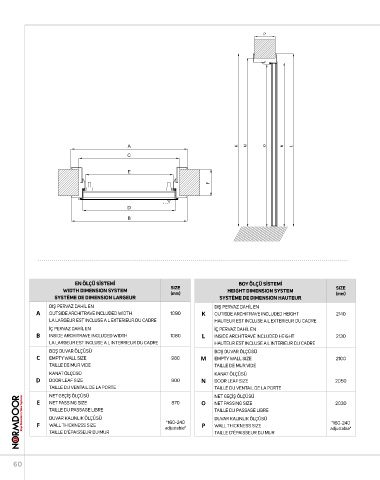

EN ÖLÇÜ SİSTEMİ BOY ÖLÇÜ SİSTEMİ
WIDTH DIMENSION SYSTEM SIZE HEIGHT DIMENSION SYSTEM SIZE
(mm)
SYSTÈME DE DIMENSION LARGEUR SYSTÈME DE DIMENSION HAUTEUR (mm)
DIŞ PERVAZ DAHİL EN DIŞ PERVAZ DAHİL EN
A OUTSIDE ARCHITRAVE INCLUDED WIDTH 1090 K OUTISDE ARCHITRAVE INCLUDED HEIGHT 2140
LA LARGEUR EST INCLUSE A L EXTERIEUR DU CADRE HAUTEUR EST INCLUSE A L EXTERIEUR DU CADRE
İÇ PERVAZ DAHİL EN İÇ PERVAZ DAHİL EN
B INSIDE ARCHITRAVE INCLUDED WIDTH 1080 L INSIDE ARCHITRAVE INCLUDED HEIGHT 2130
LA LARGEUR EST INCLUSE A L INTERRIEUR DU CADRE HAUTEUR EST INCLUSE A L INTERIEUR DU CADRE
BOŞ DUVAR ÖLÇÜSÜ BOŞ DUVAR ÖLÇÜSÜ
C EMPTY WALL SIZE 980 M EMPTY WALL SIZE 2100 KT - 10 KT - 11 KT - 12
TAILLE DE MUR VIDE TAILLE DE MUR VIDE
KANAT ÖLÇÜSÜ KANAT ÖLÇÜSÜ
D DOOR LEAF SIZE 900 N DOOR LEAF SIZE 2050
TAILLE DU VENTAIL DE LA PORTE TAILLE DU VENTAIL DE LA PORTE
NET GEÇİŞ ÖLÇÜSÜ NET GEÇİŞ ÖLÇÜSÜ
E NET PASSING SIZE 870 O NET PASSING SIZE 2030
TAILLE DU PASSAGE LIBRE TAILLE DU PASSAGE LIBRE
DUVAR KALINLIK ÖLÇÜSÜ DUVAR KALINLIK ÖLÇÜSÜ
"160-240
F WALL THICKNESS SIZE adjustable" P WALL THICKNESS SIZE "160-240
TAILLE D’ÉPAISSEUR DU MUR TAILLE D’ÉPAISSEUR DU MUR adjustable"
KT - 13
